NORTEK GA砷化镓光纤温度在线监测系统

添加时间:2021-04-10 11:46:08   浏览次数:157

一、产品简介

诺泰克光电科技(珠海)有限公司的变压器绕组光纤测温系统是专门为直接测量高压变压器线圈温度而设计的光纤测温系统。变压器绕组光纤测温系统为全自主研发产品,能直接、实时、准确地测量变压器线圈的温度。



二、产品构成

1. 荧光光纤测温仪(4,6,8~16通道)

光纤探头(进口)

贯通器、贯通盘、贯通环

外部延伸光纤

保护箱



部件介绍

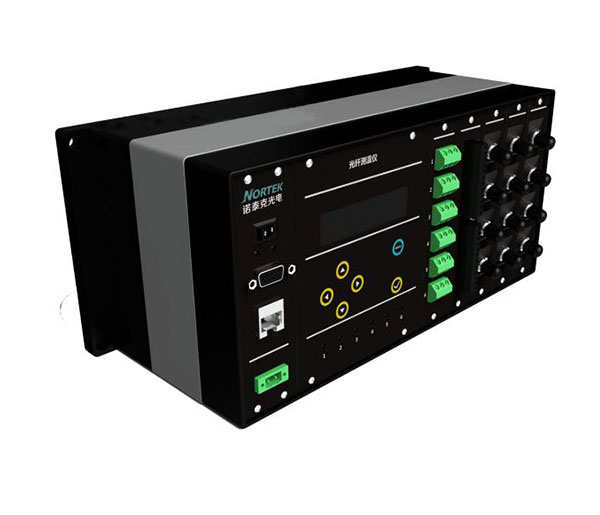

1、光纤测温仪

多通道绕组热点温控仪,适用于输配电变压器应用

理想的输配电变压器监控仪器

高质量的性能和灵活的安装选项

可帮助预防变压器故障

促进冷却管理

改善实时变压器负载优化和维护

免疫电磁干扰,射频干扰和微波辐射

过载情况下,变压器通常会首当其冲。因此,对变压器绕组热点的监控是十分重要的,它能够保护您的变压器免于损坏和过度使用。常规方法为模拟或计算这一温度值,但却无法精确测量出。想要知道实际温度值的唯一正确方法是通过实时光纤测量来获得。

上为电气的光纤温度测量系统是荧光测测温系统中一款高性价比的选择。基于荧光光纤测温技术,该技术经现场验证,温控仪的直接实时温度测量可解决变压器和电力事业管理者所面临的重要问题:安装简便,长期使用的可靠性,以及方便的整合到现有设备中。

一款可信赖的多通道温控器,专为现场部署的平稳

内部参考,确保可靠性;

无漂移,无需校正;

标准Modbus协议;

可选以太网与IEC61850协议;

光源可在变压器寿命内持续使用;

本地和远程数据获取;

可选继电器和模拟输出;

液晶显示器,用户可为每个光通道自定义描述。

1.2 技术参数

装置性能

通道数量

1~ 16个

温度范围

-40 ~ + 200℃(可根据要求定制其它范围)

精确度

±1℃

反应时间

标准0.5秒

测量精度

0.1℃

光源使用寿命

终身

EMI/RFI磁化率

完全免疫



显示器

标准液晶显示屏显示器

探头信号强度读取

用户可为每个光通道自定义描述

校正

完全可追溯



工作温度

-40-75℃



模拟输出

可选4-20mA或0-1mA

串行输出

标准RS-232和RS-485,以太网可选继电器

Relays

6个C型SPDT继电器,5A@250VAC或30VDC,6个继电器状态指示器

通讯协议

标准Modbus,可选DNP3或IEC61850

探头

GT-ST

数据存储

可选



输入电压

24VDC

过电压保护

3000V

功率消耗

20W

工作湿度

0-100%无冷凝

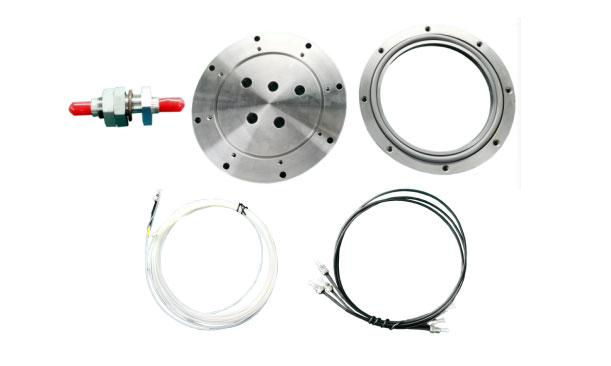

2、贯通器、贯通盘、贯通环

贯通盘安装在油浸式变压器油箱壁上.贯 通盘使用定制不锈钢圆盘,属于测温系统的一部份.

贯通盘结构上采用通孔设计,方便贯通器 安装。



规格参数

尺寸

220mm(可根据用户定制)

厚度

10mm

材料

304 不锈钢

固定方式

8*M8 螺纹孔

通孔数量

1-16



3、光纤探头

光纤探头安装在油浸式变压器内部,探 头部位通过固定圆盘与绝缘纸进行固定.光纤使用双层 PTFE 保护套管,保护套管上渗油结构设计.



规格参数

温度范围

-40℃~200℃

分辨率

0.1℃

准确度

±1℃

接头形式

ST

光纤型号

300um

探头长度

2~8m

光缆直径

2.0mm

固定盘大小

Ø5mm (可定制)
