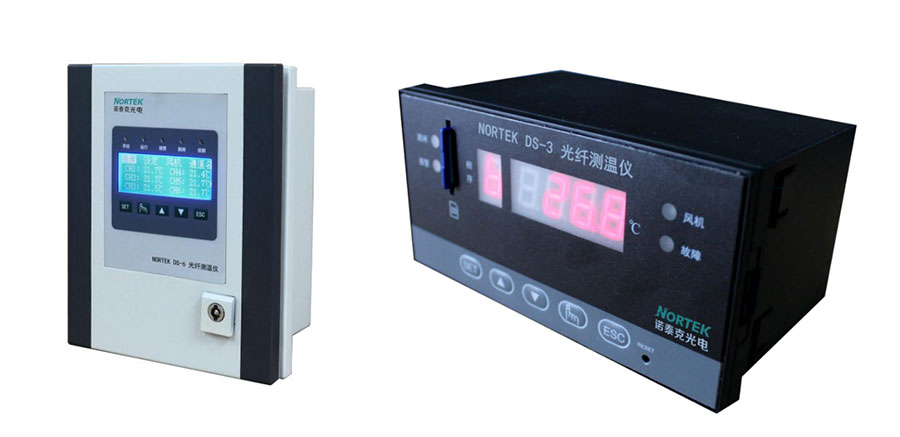

NORTEK DS干变绕组光纤测温仪

添加时间:2021-04-19 11:25:28   浏览次数:206

一、产品概述

NORTEK DS系列干变光纤测温仪是基于光纤测温原理集成的测温控制系统,该产品在高电压、强电磁干扰等特殊环境下的工业测温方面有着独特的技术优势。产品核心部件采用我公司自行研发新一代荧光式光纤测温模块与探头,具有抗强电磁干扰、电绝缘性好、防雷击、高精度、性能稳定以及寿命长、耐腐蚀、体积小等优点。其信号处理单元采用国际先进的数字化解调技术,具有实时在线信号采集、处理和传输功能。被测体的温度信息从传感、解调到传输全部利用光信号完成,充分实现了无电检测。产品在寿命期内无须校准标定,特别适用于高电压、强电磁(EMI/RFI/EMP)等特殊工业环境中对温度的实时监测。同时,本款光纤测温仪设计形式灵活、可靠性高,可完成拓扑结构复杂的多点温度监测,具有较高的环境适应性。

二、产品特点

适用于各类干式变压器、变频器、电抗器等设备的智能化配套;

测温精度高、测温量程范围宽;

测温通道可灵活配置、主机功能配置灵活;

安装简便、组网灵活、成本适中、数据传输标准化;

直接测量带电体温度、抗强电磁干扰、绝缘性强、性能稳定、耐腐蚀、寿命长。

三、功能特点

实时显示被测点温度,通过面板按钮可更改设定报警、跳闸温度,更改设定报警、跳闸温度、风机启停目标值、回差值、数据保存间隔;

输出3~4个开关量信号, 分别为超温报警、超温跳闸、风机启动、仪表测温故障信号;

三路温度数据实时存储到SD卡上(可选);

输出4-20mA模拟信号,将三通道中实时高点温度数据即时传送到用户PLC或DCS等控制系统的监控界面(可选);

通过RS485总线方式组网输出,并利用标准配置的计算机软件,实现微机控制下的多点实时温度监控(可选)。

四、技术指标

产品型号/性能指标

NORTEK DS-3

NORTEK DS-6

量程范围

-40~200℃

-40~200℃

测量分辨率

0.1℃

0.1℃

测量精度

±1℃

±1℃

温度采集间隔

2s

2s

测温通道数

1~3通道

1~6通道可选

供电方式

220VAC

220VAC

功耗

15W

20W

屏显

数码管显示

液晶显示

工作温度

-10~60℃

-10~65℃

测温探头

进口荧光光纤测温探头

进口荧光光纤测温探头

光纤连接器

HP标准光学耦合器

HP、FC/PC等标准光学耦合器(可选)

开关量输出

3个容量为220VAC、5A的开关量信号常开接点--超温报警、超温跳闸、仪表故障报警

3个容量为220VAC、5A的开关量信号常开接点--超温报警、超温跳闸、仪表故障报警

单相风机控制

手动/自动控制风机启停,设置启停温度和回差值

手动/自动控制风机起停,可设置起停温度和回差值

SD卡存储

可选

可选

模拟量输出

4-20mA输出3通道温度

4-20mA模拟量信号输出6通道实时高温度

通讯端口

RS485

RS485

通讯协议

MODBUS

MODBUS
