一、概述

       NORTEK FRT变压器快速变比测试仪, 是我公司自主研发的新一代智能型产品，仪器采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。

       该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。该仪器内部采用程控信号源，可输出单相、两相或三相标准正玄波信号或高频信号，输出相位频率可任意调节。尤其适用于特种变压器的变比测试，如Z型变压器、整流变压器、斯科特或逆斯科特变压器等。仪器采用本公司研制的新型算法可在无需调整三相电源平衡时测量三相变压器变比并可保证测量精度，测试速度快，可在3秒左右测出变比及接线方式。

二、型号对应表

三、功能特点

1、全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。

2、可自动测量三相、单相变压器变比，并可计算变比误差。

3、内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。

4、可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了，仪器自带自校功能，可根据自校结果判别测试线或仪器故障。

5、可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。

6、可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。

7、完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。

8、体积小，重量轻，测量准确，速度快（约3秒测试完成）。

9、可存储或打印全部测量结果，仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。

10、采用7寸真彩触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。不掉电日历，时钟功能，可随时存储测试时间。

11、可支持蓝牙或串口打印机现场打印记录。

四、技术指标

1、变比测量范围： 0.5－20000

2、变比测量精度：0.1%（0.8-5000），0.2%（5001-20000）

3、输入电压：160V、80V、40V、24V、12V五档可选。

4、工作电源：AC220V±15%。

                 可选配内置锂电池DC9.0V-12.6V，电池标称容量2600mAH，电池可连续工作时长约4个小时。

5、工作温度：-10℃～50℃

6、环境湿度：≤90%RH

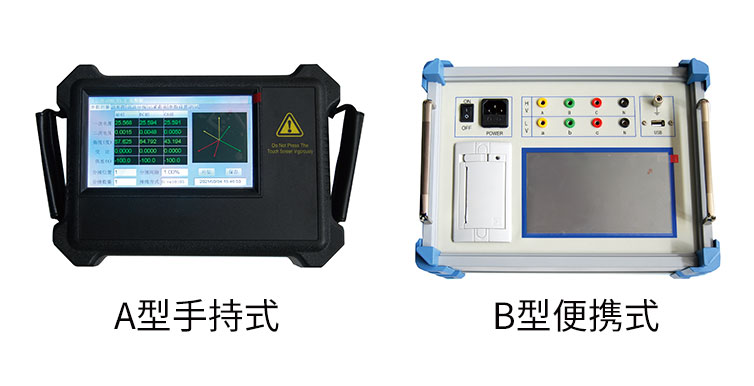

7、体       积 ： 270mm×190mm×70mm （A型）

                   300mm×220mm×140mm（B型）

8、重       量 ：2kg(不包括测试线)
