1、系统概述

箱变环境智能监控系统是我公司自主研发新一代箱变智能化监控产品，安装在新能源箱变内的高压室和低压室，实现箱变内湿度监控、温度监测和烟雾监测，并集成了荧光光纤接点测温或无线测温功能（可选），系统具备半导体自动除湿防凝露、加热器控制、风机控制和烟雾报警功能，解决潮湿凝露问题并及早发现柜内过温和火灾隐患。

系统由环境监控主机、安装在高、低压隔室的测控单元、冷凝除湿装置、紧凑型风扇加热器等组成；

2、功能特点

▶ 环境监控主机配置宽温运行的OLED屏，便于就地显示和设置各测控单元的参数，显示高压室、低压室实时的温度、湿度、凝露点温度以及除湿启动，风机或者加热器启动设置和烟雾报警指示，也可接4-20MA输入显示。

▶ 除湿防凝露，标配露点控制除湿，预留微正压冷凝除湿控制触点；

▶ 露点控制除湿，通过实时监测高低压隔室内各自的温度、湿度，而实时得出凝露温度，通过露点控制除湿触点使控制箱变内环境不能达到凝露而自动除湿防凝露，同时还可防止气温过低；

▶ 环境监控主机具备与上位机通信功能，配置RS485接口/Modbus-RTU 规约，便于上位系统获得相关数据和带时间戳报警信息记录；

▶ 系统具备在监测到烟雾浓度达到阀值时应自动停止加热器加热或风扇的功能，以避免故障扩大；

3、配置方案

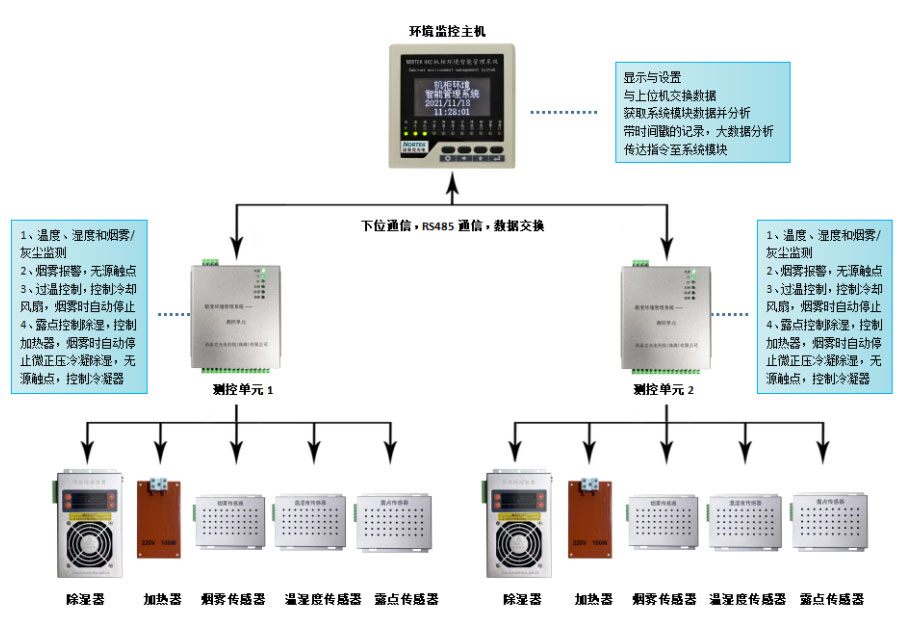

4、系统示意图

系统集成自动除湿防凝露、温度监测和烟雾报警功能，实现湿度监控、温度监测、及早发现箱内过温和火灾隐患。
